随着环境问题的日益严重,我国越来越重视清洁能源的开发和利用,太阳能以其独有的优势而成为人们重视的焦点。据预测,太阳能光伏发电在21世纪会占据世界能源消费的重要席位,不但要替代部分常规能源,而且将成为世界能源供应的主体。国家目前也在大力支持光伏发电站的建设,根据《可再生能源中长期发展规划》,到2020年,中国力争使太阳能发电装机容量达到1.8GW(百万千瓦),到2050年将达到600GW(百万千瓦)。然而,由于本身特点和所处地理环境等原因,光伏电站极易遭受雷击,造成设备损坏和停电事故,甚至威胁人身安全,为了防止或减小雷击事故的发生,就必须有完善的雷电的防护装置和措施。

系统构成

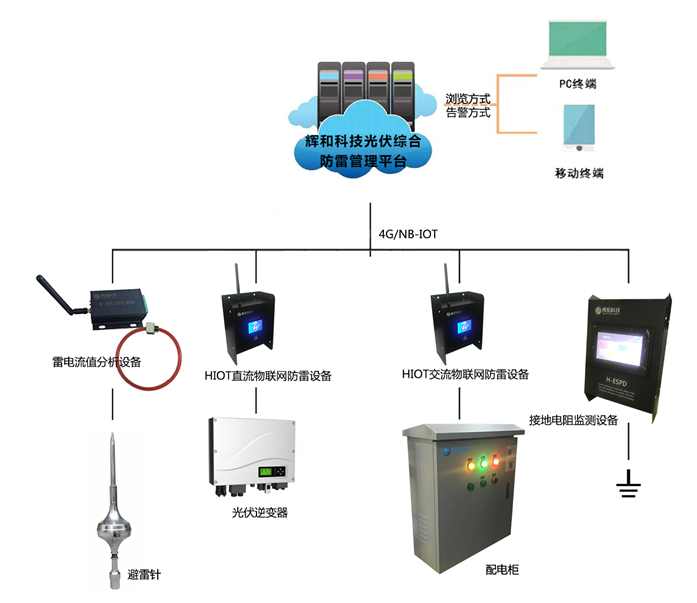

    辉和科技光伏综合防雷管理系统由HIOT直流物联网防雷设备、HIOT交流物联网防雷设备、雷电流值分析设备、接地电阻监测设备和辉和科技云防雷系统，共同组成构建的整体解决方案。

    辉和科技光伏综合防雷管理系统由三个层面组成:采集层、网络层、应用层。采集层:完成雷电、防雷设施、电设备运行、危化等信息采集。网络层:独立或嵌入在采集单元的信息通信系统。应用层:根据防雷、安全监管等业务需求的应用系统。监测数据和防护状态通过网络方式实时上报至计算层云平台。计算层云平台对接收到的数据进行存储、分析和决策，并对告警数据生成告警通知推送给用户终端。客户可以通过监控大屏、PC、手机微信端连接计算层云平台查实时现场数据和接收告警通知，并能通过计算层云平台实现告警查询、数据分析、隐息分析、统计报表、排查管理、整改管理、预案管理、应急指挥等功能。

功能实现

1. 直击雷防护：在传统避雷针的基础上部署雷电流值分析设备，将雷电峰值分析设备的感应线圈套在SPD的防雷接地线上或者避雷针上，记录仪便可以实时监测该防雷接地线上或者该避雷针上的雷电情况，雷电发生时，记录仪记录下流过的雷电电流峰值，并发出告警信息。当设备出现异常损坏情况时，根据记录的数据进行分析，查找事故根源，对于改进设备雷电损害防护方法、提高设备可靠性运行提供参考设计依据.
2. 感应雷防护：在逆变器的前端部署一套HIOT直流物联网防雷设备，预防雷击侵害的同时对雷击次数、防雷器寿命、市电通断情况进行实时监测。在光伏电站的交流输出供电线路上的配电柜前端部署HIOT交流物联网防雷设备，预防雷击侵害的同时对雷击次数、防雷器寿命、市电通断情况进行实时监测。
3. 接地：我们在地网上部署一套接地电阻监测设备，实时监测接地电阻值和接地电阻是否正常，监测雷电流值，并分析保护等级是否合理，为后期防雷等级作参考依据。

系统功能

• GIS地理系统：可以使用户直接在地图上看到防雷预警设备的分布情况，可直接点击地图界面查询设备信息，
• 远程数据采集：可采集雷击次数防雷器寿命、市电通断数据等，
• 支持扩展入侵报警、火灾报警、照明、空调通风、给排水其他环境变量，通过物联网防雷预警终端进行数据采集。
• 增减设备简单:系统设计时预留有接口,可随时增减硬软件设备,系统只要做少量的改动即可,可以在很短的时间内完成。
• 远程实时监测：数据通过4G/NB-IOT将数据进行实时采集，并发送至系统服务器或云平台进行实时监测。
• 个性化管理：根据用户需求，可将定制各项环境变量等精细化管理。
• 数据分析：可对整个系统采集回来的数据进行持续的监测，以表格的而形式进行显示或打印报表，同时可以切换成以柱形图、折线图以及饼形图等更为直观的形式进行横向和纵向比较。
• 数据报警：可设定不同的报警限值,当出现被监控点位数据异常时可自动发出预警报警信号。报警方式包括:现场声光报警、手机微信、手机短信息报警等。设定报警信息后,系统可在不同的时刻通知不同的值班人员。
• 移动终端管理：通过手机微信，实现手持终端管理数据。可在手机上实时监测、分析数据。
• 报表打印：可根据用户需求，对各种数据按照年月日进行数据导出和打印。
• 监控大屏管理及展示：可通过集中管理服务器与大屏矩阵相连，在节约系统资源的条件下实现界面的多屏不同内容的展示。
